Recycler & Stabilisierer

Kaltrecycler, Bodenstabilisierer, Anbaustabilisierer: einzigartig vielfältig.

Maschinen

Durch den Einsatz unserer Anbaustabilisierer, Kaltrecycler und Bodenstabilisierer können Projektzeiten erheblich verkürzt, Ressourcen eingespart und Kosten signifikant gesenkt werden.

Auf vielen Baustellen ist ihre Nutzung eine sinnvolle, weil ökonomisch wie ökologisch äußerst attraktive Option. Die Maschinen sind fast überall einsetzbar: im Straßenbau oder bei der Erstellung von großen Industrieflächen. Hier muss dann kein Material mehr ausgetauscht bzw. abgefahren werden.

Brochure Product-Overview-Soil_PRD101014_2503

Aufbaustreuer

BS 10

Gewicht	15.960 kg
Arbeitsbreite	2.400 mm

Datenblatt

BS 16

Gewicht	20.860 kg
Arbeitsbreite	2.400 mm

Datenblatt

Recycler & Stabilisierer

BOMAG Kaltrecycler und Bodenstabilisierer können sowohl für das Kaltrecycling als auch bei Maßnahmen zur Bodenstabilisierung eingesetzt werden. Mit FLEXMIX hat BOMAG zudem eine Technologie entwickelt, die für die beste Durchmischung der unterschiedlichsten Materialien − von feinkörnigem Sand, über Lehm oder Ton, bis zu zerkleinertem Straßenmaterial im Recycling − sorgt.

Je nach Einstellung der Klappen kann das gesamte Spektrum von „maximale Mischleistung“ bis „höchste Homogenität“ dargestellt werden.

RS 460

Emissionsstufe	Stage V / TIER4f
Gewicht	24.200 kg
Leistung	340,0 kW
Arbeitsbreite	2.440 mm

Datenblatt

RS 500

Emissionsstufe	Stage V / TIER4f
Gewicht	24.900 kg
Leistung	390,0 kW
Arbeitsbreite	2.250 mm

Datenblatt

RS 650-2

Emissionsstufe	Stage V
Gewicht	27.900 kg
Leistung	480,0 kW
Arbeitsbreite	2.400 mm

Datenblatt

Anhängefräsen

Insbesondere dann, wenn kleinere Baustellen anstehen, kann die Kombination aus Traktor plus Anbaustabilisierer am wirtschaftlichsten sein. Eine BOMAG Anbaufräse lässt sich mit Traktoren aus den Klassen zwischen 250 PS und 450 PS mit Dreipunktaufhängung der Kategorie 3 und 4 nutzen. Der Antrieb erfolgt hier über die mechanische Zapfwelle.

Die hydraulisch verstellbare Heckklappe der Anhängefräse sorgt für eine optimale Mischqualität.

RS 250-2

Gewicht	4.990 kg
Arbeitsbreite	2.100 mm

Datenblatt

RS 250

Gewicht	4.450 kg
Arbeitsbreite	2.520 mm

Datenblatt

RS 300

Gewicht	6.710 kg
Arbeitsbreite	2.500 mm

Datenblatt

Bindemittelstreuer

Als Anhänger, als Selbstfahrer, oder als Anbaugerät am Traktor – BOMAG bietet im Segment Bindemittelstreuer für jede Baustellengröße eine individuell passende Lösung. Eins haben die Varianten jedoch gemeinsam: Die elektronische Streumengenregulierung sorgt für die perfekte Dosierung.

Und natürlich kann auch die Streubreite problemlos an die jeweilige Baustellensituation angepasst werden. Wie immer bei BOMAG: Die Bedienung ist nahezu selbsterklärend, die verbauten Komponenten sind robust und äußerst langlebig.

BS 3

Gewicht	1.290 kg
Arbeitsbreite	2.400 mm

Datenblatt

BS 5

Gewicht	1.405 kg
Arbeitsbreite	2.400 mm

Datenblatt

BS 10-2

Gewicht	15.960 kg
Arbeitsbreite	2.400 mm

Datenblatt

BS 16

Gewicht	24.880 kg
Arbeitsbreite	2.400 mm

Datenblatt

Laboranlage

Durch den Einsatz der BOMAG Schaumbitumen-Laboranlage lasst sich das Straßendesign bereits im Vorfeld herstellen und prüfen. Mit der mobilen Laboranlage kann aus dem original Baumaterial und dem Bindemittel ein Probekörper des Kaltmischgutes hergestellt werden. Dessen Eigenschaften lassen sich dann direkt vor Ort überprüfen.

Die Nutzung spart Zeit und Geld und ermöglicht beim Kaltrecycling mit Schaumbitumen im Vorfeld eine geprüfte hohe Qualität. Die Schaumbitumen-Qualität kann in Bezug auf Bitumentemperatur, Reaktionswasser- und Reaktionsluftmengen schon vor Baubeginn ermittelt werden.

BTE 02

Datenblatt

Technologien

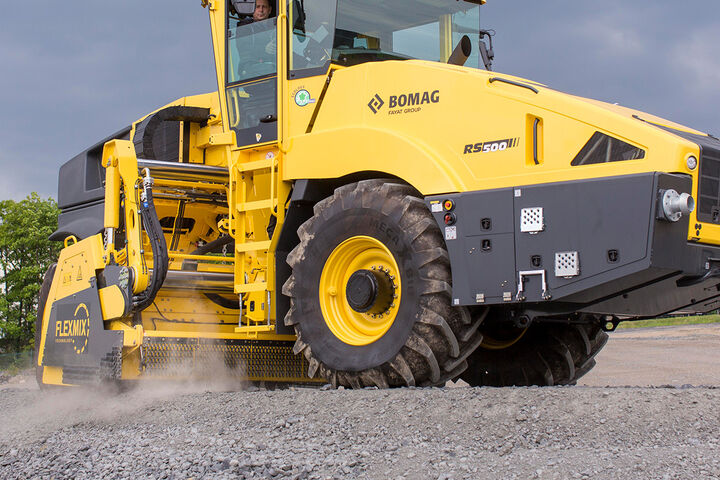

Ausgerüstet mit einem beidseitig über die Reifenkante hinaus verschiebbaren Fräs- und Mischrotor.

Bietet, dank zusätzlicher, stufenlos einstellbare Misch- und Zerkleinerungsklappe, noch mehr Flexibilität.

Anwendung

Expertise

Qualität spricht für sich.

BOMAG Referenzprojekte: Wegesanierung, Bodenstabilisierung und Baugrundvebesserung.

Bodenstabilisierung „mixed in place“.

Drei Stabilisierer-Generationen zeigen was sie drauf haben.

Wegesanierung im südlichen Schwarzwald.

Kaltrecycler und Bodenstabilisierer von BOMAG.

BOMAG Recycler und Stabilisierer können sowohl für das Kaltrecycling als auch bei Maßnahmen zur Bodenstabilisierung und Baugrundverbesserung eingesetzt werden. Mit FLEXMIX hat BOMAG zudem eine Technologie entwickelt, die für eine stufenlose Zerkleinerung (Granulierung) und die beste Durchmischung des zu recycelnden Materials sorgt. Die mit FLEXMIX ausgestatteten Kaltrecycler und Bodenstabilisierer von BOMAG verfügen an der Rotorhaube über gleich drei Verstellklappen. Je nach Einstellung der Klappen kann das gesamte Spektrum von „maximale Mischleistung“ bis „höchste Mischqualität“ dargestellt werden.

Bodenstabilisierer und Kaltrecyler von BOMAG – starker Vortrieb und herausragendes Handling.

Und das auch auf schwerem Untergrund. Dafür sorgt das einzigartige Konstruktionsprinzip mit Knickgelenk, Hinterachslenkung und kraftvollem Allradantrieb. Ist der Stabilisierer mit einem links oder rechts über die Rad-Kante hinaus verschiebbaren Fräsrotor ausgestattet, ist auch das Fräsen und Mischen bis in die äußerste Randzone einer Fahrbahn oder auch direkt an steilen Böschungen problemlos möglich.

BOMAG Kaltrecycler im Einsatz – eine ökonomisch und ökologisch attraktive Lösung.

Beim Kaltrecycling wird das vorhandene Material abgefräst, homogen zerkleinert (granuliert) und unter Zugabe von Bindemitteln zu einer neuen Tragschicht recycelt. Kaltrecycling ist besonders ressourcenschonend. Im Straßenbau stellt das Verfahren, im Vergleich zur Grundsanierung, bei der ein kompletter Ausbau der Fahrbahnschichten erfolgt, eine nachhaltige und kostengünstige Alternative dar. Bei Maßnahmen zur Wegesanierung und Straßensanierung sind durch Kaltrecycling – hier insbesondere durch den signifikant niedrigeren Energiebedarf durch den Wegfall von Materialtransporten von sowohl ausgebauten wie neu einzubauendem Material – erhebliche Kosteneinsparungen möglich.

Das Baumischverfahren „Mix-in-Place“.

Im Baumischverfahren „Mix-in-Place“ werden die Bindemittel in das Untergrundmaterial eingearbeitet. Die zu sanierende Fahrbahn bzw. der anstehende Boden wird mit der Bodenfräse um bis zu 60 cm Tiefe aufgerissen. Zur Herstellung einer hydraulisch gebundenen Tragschicht (HGT) kommen Zement, Wasser, Bitumenemulsion oder Schaumbitumen zum Einsatz. Im Mischraum der Bodenstabilisierungsfräse werden Material und Bindemittel homogen durchmischt. Die so recycelte Tragschicht muss anschließend nur noch profiliert und mit einer BOMAG Walze verdichtet werden.

Bodenstabilisierer und Anbaustabilisierer von BOMAG – für Bodenstabilisierung, Bodenverbesserung im Straßenbau und Bodenverfestigung.

Die Maßnahmen zur Bodenstabilisierung haben das Ziel, die Verdichtbarkeit und daraus resultierend, die Tragfähigkeit des Bodens zu erhöhen und gleichzeitig den Boden vor dem Wiedereindringen von Wasser zu schützen. Durch das Einmischen von Kalk kann ein mäßig tragfähiger Untergrund wieder in gut verdichtbaren Boden umgewandelt werden. Bei der Bodenstabilisierung wird das Bindemittel (Kalk oder auch Flugasche) zunächst vorgestreut und dann mit dem Fräsrotor des Bodenstabilisierers in den Boden eingemischt. Das Bindemittel reduziert den Feuchtigkeitsgehalt des anstehenden Bodens erheblich. Die Verdichtungseigenschaft des Untergrundes wird erheblich verbessert.

Das Bindemittel Zement kommt bei der Bodenverfestigung zum Einsatz.

Das Ziel: Die Tragfähigkeit des Bodens im Rahmen einer Baugrundverbesserung erhöhen. Hier wird auch von Zementverfestigung oder Mörtelverfestigung gesprochen. Für die Umsetzung kleinerer Projekte bieten sich die BOMAG Anbaustabilisierer an. Auch in diesem Segment setzt BOMAG auf eine hohe Fräs- und Mischleistung. Wie bei den Selbstfahrern ist der Mischraum der BOMAG Anbaustabilisierer besonders robust ausgelegt. Die Haube ist komplett aus verschleißfestem Stahl gefertigt. Und auch hier sorgt die hydraulisch verstellbare Heckklappe der Anhängefräse für eine optimale Mischqualität.
